箱式冷水机的核心结构是什么？

发布时间：2025-06-02 作者：朝腾制冷实业

内容概要

箱式冷水机的核心架构围绕热力学循环系统展开，其设计融合工业级耐用性与智能化控制理念。设备采用模块化布局，主要功能单元通过优化空间配置实现紧凑型结构，适用于各类场地限制场景。具体而言，双螺杆压缩机与满液式蒸发器构成能量转换核心，配合壳管式冷凝器完成制冷剂相变循环，形成完整的热交换链路。技术参数配置方面，制冷量跨度达400RT的宽域调节能力，匹配0-100%无极能量输出模式，精准适配不同负载需求。

核心结构	关键部件	技术参数
压缩系统	汉钟双螺杆压缩机	制冷量范围70-470RT
蒸发单元	304不锈钢满液蒸发器	换热效率提升18%-22%
冷凝模块	高效壳管式冷凝器	进出水口标准DN125
控制中枢	西门子S7-1200 PLC	响应时间≤0.5秒

设备集成方案充分考虑多场景适配性，酒店中央空调系统、医院洁净室温控及工厂工艺冷却等场景均有成熟应用案例。在安全防护层面，过载保护、冷媒泄漏监测与水流异常报警构成三重防护体系，确保设备连续稳定运行。这种结构设计既满足GB/T18430.1能效标准，又通过流体动力学优化降低运行噪音，为后续深入解析各子系统技术特征奠定基础。

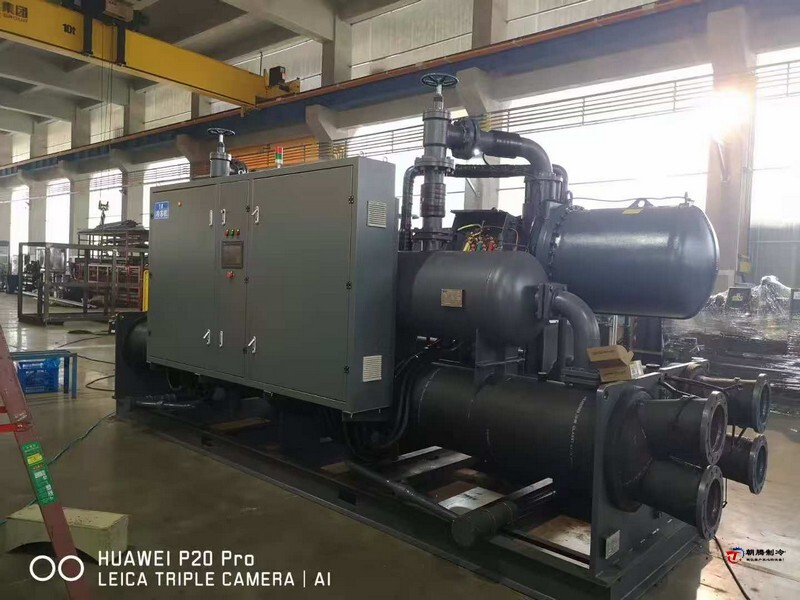

双螺杆压缩机结构解析

双螺杆压缩机作为箱式冷水机的核心动力单元，采用阴阳转子啮合式设计实现连续气体压缩。阳转子与阴转子以非对称型线精准配合，通过精密加工的螺旋槽道形成容积周期性变化，配合耐高温合金轴承支撑系统，有效降低运转振动。压缩机壳体采用球墨铸铁整体铸造工艺，内部集成两级油分离系统，可将润滑油分离效率提升至99.7%。该结构设计使压缩机在40%-100%负荷区间保持稳定运行，同时通过内置压力传感器与温度监测模块，实时反馈运行数据至中央控制系统。值得注意的是，冷水机厂家提供的汉钟双螺杆机型，其转子表面经特殊硬化处理，配合自适应间隙调节技术，可显著延长设备使用寿命。此类压缩机在部分负载工况下仍能维持较高能效比，为后续蒸发器与冷凝器的高效协同奠定基础。

满液式蒸发器技术优势

满液式蒸发器的核心设计特征在于液态制冷剂完全浸没换热管束，这种结构通过增大制冷剂与换热面的接触面积，显著提升热交换效率。相较于传统干式蒸发器，其传热系数可提高30%-50%，在相同制冷需求下能降低约15%的能耗，这一特性与箱式冷水机整体节能设计理念高度契合。与此同时，满液式蒸发器采用304不锈钢管路与精密焊接工艺，有效抵御水侧腐蚀及制冷剂渗透风险，延长设备使用寿命。在低温工况下，其特有的防冻保护机制通过动态调节制冷剂流量，避免蒸发器内部结冰损坏，确保酒店、医院等场所的恒温需求稳定实现。值得注意的是，该蒸发器对R134a等环保制冷剂的兼容性优势，进一步强化了系统运行的可持续性。

高效壳管冷凝器设计

箱式冷水机的壳管式冷凝器采用双层螺旋折流板设计，通过优化流体路径显著提升热交换效率。其316L不锈钢壳体与钛合金传热管的组合，既保障了耐腐蚀性能，又实现了10%以上的传热系数提升。冷凝器内部集成湍流发生器，使制冷剂与冷却水形成逆向流动，配合0.5mm精密翅片结构，有效缩短相变时间并降低系统压降。这种设计使设备在40℃环境温度下仍能维持25kPa以内的运行压力，同时适配R134a制冷剂的物性特征，减少冷媒充注量15%。模块化设计的冷凝单元支持快速拆卸维护，与西门子PLC系统联动的温度传感器实时监控端差变化，确保换热效率始终处于最佳状态。

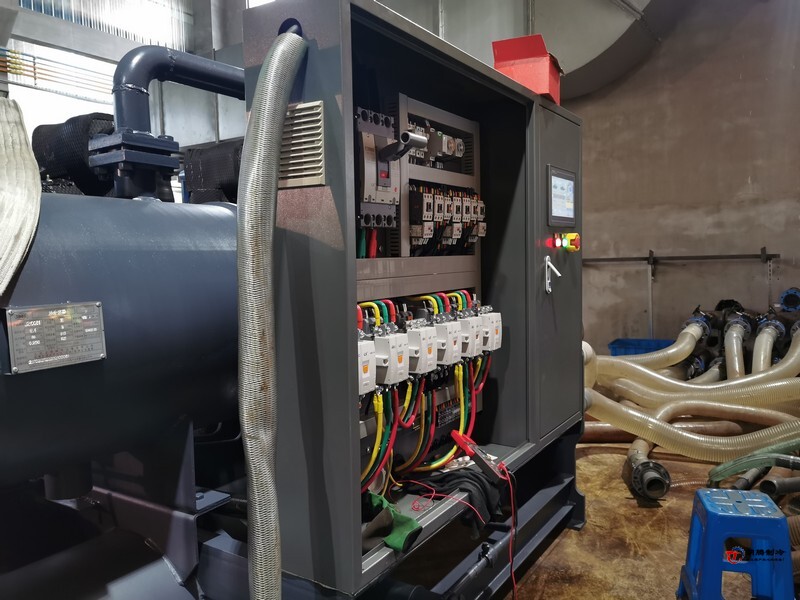

智能控制系统功能详解

箱式冷水机的西门子PLC智能控制系统采用模块化架构，通过多通道传感器实时采集蒸发温度、冷凝压力等12项关键运行参数。该系统内置PID算法，能够依据环境温度与负载变化自动调节压缩机转速，实现±0.5℃的恒温精度控制。7英寸触摸屏人机界面提供直观的操作菜单，支持历史数据存储、能效曲线分析及故障代码查询功能。在节能控制方面，系统通过预测性算法优化启停周期，配合0-100%无极能量调节模块，使设备在部分负载工况下仍保持85%以上的运行效率。远程监控模块支持Modbus通讯协议，用户可通过移动终端实时查看冷水机状态，并对异常工况进行预判处理。此外，系统集成过载保护、缺相报警及水流开关联锁机制，确保设备在酒店中央空调或工厂工艺冷却等场景中持续稳定运行。

不锈钢管路耐腐特性

箱式冷水机的循环管路系统采用304不锈钢材质，其耐腐蚀性能显著优于传统金属管道。这种奥氏体不锈钢含有18%铬与8%镍的合金配比，可在表面形成致密氧化膜，有效阻隔水介质中的氯离子、溶解氧及酸碱物质对管壁的侵蚀。相较于镀锌钢管或碳钢材质，304不锈钢在长期接触工业冷却水或医用纯水时，能够避免锈蚀导致的管路堵塞或水质二次污染问题。值得注意的是，该材料在沿海高盐雾环境或化工厂酸性工况下仍能保持结构完整性，其抗点蚀当量值（PREN）超过25，满足ASTM A269标准对腐蚀耐受性的要求。此外，不锈钢管路内壁光滑度达到Ra≤0.8μm，既可减少流体阻力，又能抑制微生物附着滋生，这对于医院洁净空调系统等卫生敏感场景尤为关键。通过冷弯成型与氩弧焊接工艺的结合，管路系统在复杂走向中仍能维持密封性能，降低因腐蚀泄漏引发的维护成本。

环保制冷剂应用分析

箱式冷水机采用的R134a制冷剂展现了显著的环保特性，其臭氧消耗潜值（ODP）为零的特性完全符合《蒙特利尔议定书》对臭氧层保护的严格要求。相较于传统氟利昂类制冷剂，R134a的全球变暖潜值（GWP）降低约30%，在提升制冷循环效率的同时减少温室气体排放。值得注意的是，该制冷剂与满液式蒸发器及壳管式冷凝器的适配性经过优化设计，能够在-15℃至45℃工况范围内维持稳定的相变性能，从而确保设备在酒店中央空调或工厂工艺冷却等场景中实现高效传热。与此同时，R134a的化学惰性特性降低了与304不锈钢管路的腐蚀风险，配合施耐德电气组件精准的流量控制，进一步延长了系统运行寿命。这种环境友好型制冷剂的应用不仅响应了国家节能认证标准，更为用户构建了符合国际环保趋势的可持续制冷解决方案。

多重安全保护系统解析

箱式冷水机的安全防护体系采用多层级联锁设计，通过施耐德电气组件构建了包含电流过载保护、高低压阈值监测、水流开关联动的三重基础屏障。压力传感器以0.05MPa精度实时追踪系统压差变化，当检测到冷凝器压力超过2.5MPa或蒸发器压力低于0.2MPa时，PLC控制系统将在3秒内执行停机指令。温度保护模块配备双通道PT100探头，可同步监测压缩机绕组温度与润滑油状态，有效预防过热导致的机械磨损。

建议每年至少进行两次保护装置模拟测试，通过人为触发传感器信号验证系统响应速度与逻辑准确性，确保极端工况下的设备可靠性。

为进一步提升安全性，系统集成漏电检测单元与相位缺失保护功能。当绝缘电阻值低于5MΩ或电源缺相超过5秒时，设备将自动切断主电路供电并触发声光报警。在冷冻水循环侧，304不锈钢管路配备爆破片泄压装置，其0.35MPa的爆破阈值既保证常规运行稳定性，又能在管路堵塞时快速释放压力，避免因膨胀造成的结构性损伤。

多场景恒温解决方案

箱式冷水机的模块化设计与智能控制技术，使其能够灵活应对不同场景的温控需求。在酒店中央空调系统中，0-100%无极能量调节功能可根据入住率自动匹配制冷量输出，配合西门子PLC系统的实时参数监控，既保障客房恒温舒适性，又能降低30%以上的运行能耗。医疗场景下，20微米精密过滤系统与304不锈钢循环管路的组合，有效阻隔微生物滋生风险，确保手术室净化空调和医疗设备冷却水的洁净度达标。对于工业生产环境，双螺杆压缩机与高效壳管冷凝器的协同工作，可在-5℃至35℃宽温域范围内稳定运行，配合施耐德电气组件构建的过载保护机制，持续满足注塑机、激光切割设备等高强度制冷需求。

结论

箱式冷水机的模块化结构设计通过整合双螺杆压缩机、满液式蒸发器与壳管式冷凝器的协同运作，构建出稳定高效的制冷循环体系。在运行过程中，西门子PLC系统实时监测蒸发压力与冷凝温度，配合304不锈钢管路的抗腐蚀特性，确保制冷剂在R134a环保介质与20微米过滤系统的双重保障下完成热交换循环。值得注意的是，施耐德电气组件与多重安全装置的组合不仅实现0-100%无级能量调节，还通过电流过载保护与低温防冻预警机制，使设备在酒店手术室恒温控制或工厂工艺冷却等差异化场景中，均能保持±0.5℃的控温精度。这种将机械效率、智能控制与环境适应性深度融合的技术方案，印证了现代工业设备在能效与可靠性层面的持续进化路径。
